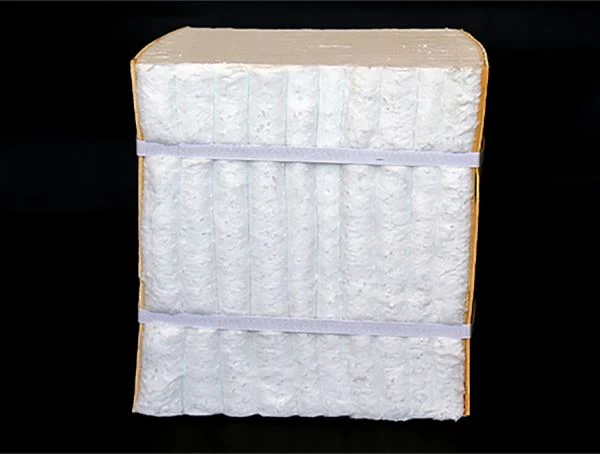

Съотношението между теглото и обема на модулите от керамични влакна е обемната плътност на модула от керамични влакна, а насипната плътност е индекс, който определя дали изборът на облицовката на пещта е разумен и е важен фактор, влияещ върху топлопроводимостта . И така, как да изберем плътността на модула от керамични влакна? SUNTHERM е тук, за да каже на всички днес!
1. Плътност и топлопроводимост
Добрите топлоизолационни характеристики на керамичните влакна идват от ниската му топлопроводимост. Топлинната проводимост на модула от керамични влакна намалява с увеличаване на обемната плътност, но степента на намаляване постепенно намалява. Когато плътността надвиши 300 кг/м3, топлопроводимостта вече не намалява и има тенденция към увеличаване.
2. Крайна плътност
Границата на плътност на модула от керамични влакна е 260 кг/м3. Това е така, защото одеялото от керамични влакна е направено от влакно от памук с процес на двойно преобръщане. Дължината на памучния влакно е между 80-130 мм. След като граничната плътност от 260 кг/м3 бъде превишена, влакното ще се счупи в голямо количество, а скоростта на счупване достига до 48%. По този начин се отразява на производителността на продукта.
В обобщение, в практическите приложения плътността на модулите от керамични влакна трябва да се разглежда цялостно според типа на пещта, температурата, горивната среда и изискванията за повишаване на температурата на пещта за термична обработка, но разумната плътност трябва да бъде между 200-260 кг/ м3. 220 кг/м3 е най -доброто.
www.suntherm-industry.com
